PLC چیست ؟ معرفی انواع، کاربرد، اجزا و نحوه عملکرد

اگر در زمینه برق صنعتی، اتوماسیون صنعتی و کنترل ماشین‌آلات فعالیت می‌کنید، احتمالاً نام PLC را بارها شنیده‌اید. اما PLC چیست ؟ و چه کاربردی دارد؟ چرا در بسیاری از کارخانه‌ها و خطوط تولید به جای مدارهای فرمان سنتی از PLC استفاده می‌شود و هنگام خرید PLC باید به چه مشخصاتی توجه کرد؟

PLC یا Programmable Logic Controller یکی از مهم‌ترین تجهیزات اتوماسیون صنعتی است که برای کنترل، نظارت و اجرای فرآیندهای مختلف صنعتی مورد استفاده قرار می‌گیرد. این کنترلر می‌تواند اطلاعات را از سنسورها و تجهیزات ورودی دریافت کند، آن‌ها را طبق برنامه از پیش تعیین‌شده پردازش کرده و فرمان لازم را به تجهیزات خروجی ارسال کند.

به زبان ساده، PLC را می‌توان مغز سیستم کنترل یک ماشین یا خط تولید دانست. این تجهیز می‌تواند عملکرد موتور، پمپ، شیر برقی، کنتاکتور، نوار نقاله و بسیاری از تجهیزات دیگر را بر اساس شرایط تعریف‌شده کنترل کند.

در این مقاله از برق مارکت، PLC را از جنبه فنی و کاربردی بررسی می‌کنیم و با انواع PLC، اجزای اصلی، نحوه عملکرد، کاربردها، مزایا، تفاوت PLC با رله و کنتاکتور و نکات مهم انتخاب و خرید PLC آشنا می‌شویم.

PLC چیست ؟

PLC مخفف Programmable Logic Controller و به معنی کنترل‌کننده منطقی برنامه‌پذیر است.

PLC یک کنترلر الکترونیکی صنعتی است که قابلیت برنامه‌ریزی دارد و برای کنترل فرآیندها و ماشین‌آلات مورد استفاده قرار می‌گیرد. برخلاف مدارهای فرمان سنتی که منطق عملکرد آن‌ها به وسیله سیم‌کشی رله‌ها، کنتاکتورها و تایمرها ایجاد می‌شود، در PLC بخش زیادی از منطق کنترل به صورت نرم‌افزاری تعریف می‌شود.

برای مثال، در یک خط تولید ممکن است PLC اطلاعات چندین سنسور را دریافت کند و بر اساس آن‌ها تصمیم بگیرد:

• چه زمانی موتور روشن شود؟
• چه زمانی موتور متوقف شود؟
• چه زمانی شیر برقی باز شود؟
• چه زمانی نوار نقاله حرکت کند؟
• در صورت بروز خطا چه اتفاقی رخ دهد؟
• چه زمانی آلارم فعال شود؟

به همین دلیل PLC یکی از پایه‌های اصلی اتوماسیون صنعتی محسوب می‌شود.

چگونه کار می‌کند؟

نحوه عملکرد PLC را می‌توان در سه مرحله اصلی خلاصه کرد:

دریافت اطلاعات → پردازش برنامه → ارسال فرمان

PLC به صورت مداوم وضعیت ورودی‌ها را بررسی می‌کند. این ورودی‌ها می‌توانند از سنسورها، شستی‌ها، کلیدها، لیمیت‌سوئیچ‌ها و سایر تجهیزات کنترلی دریافت شوند.

سپس CPU اطلاعات دریافت‌شده را بر اساس برنامه‌ای که در حافظه PLC ذخیره شده است پردازش می‌کند.

در نهایت، وضعیت خروجی‌ها را تعیین کرده و فرمان لازم را برای تجهیزات متصل به خروجی ارسال می‌کند.

یک مثال ساده از عملکرد

فرض کنید یک پمپ باید زمانی روشن شود که سطح مخزن از مقدار مشخصی پایین‌تر برود.

در این سیستم:

سنسور سطح → ورودی PLC → پردازش برنامه → خروجی PLC → کنتاکتور → پمپ

زمانی که سنسور کاهش سطح را تشخیص دهد، سیگنال به PLC ارسال می‌شود. PLC این اطلاعات را طبق برنامه بررسی می‌کند و در صورت برقرار بودن شرایط، خروجی مربوطه را فعال می‌کند.

خروجی PLC می‌تواند به یک رله یا کنتاکتور متصل باشد و در نهایت موتور پمپ را روشن کند.

چرخه اسکن

یکی از مفاهیم مهم در شناخت عملکرد PLC، چرخه اسکن یا Scan Cycle است.

PLC برنامه کنترلی را به صورت مداوم و بسیار سریع اجرا می‌کند. این فرآیند معمولاً شامل مراحل زیر است:

1. خواندن وضعیت ورودی‌ها
2. پردازش برنامه
3. محاسبه وضعیت خروجی‌ها
4. به‌روزرسانی خروجی‌ها
5. شروع چرخه بعدی

این چرخه در مدت بسیار کوتاهی تکرار می‌شود و سرعت آن به مدل PLC، حجم برنامه و پیچیدگی فرآیند بستگی دارد.

اجزای اصلی PLC چیست ؟

یک PLC از بخش‌های مختلفی تشکیل شده است که هر کدام وظیفه مشخصی دارند.

CPU یا واحد پردازنده

CPU مهم‌ترین قسمت PLC است و وظیفه پردازش برنامه و مدیریت عملکرد کنترلر را بر عهده دارد.

پردازنده اطلاعات ورودی‌ها را دریافت می‌کند، برنامه کنترلی را اجرا کرده و بر اساس منطق تعریف‌شده وضعیت خروجی‌ها را مشخص می‌کند.

هنگام انتخاب PLC، مشخصاتی مانند سرعت پردازش، ظرفیت حافظه و قابلیت‌های ارتباطی CPU اهمیت زیادی دارند.

ماژول ورودی PLC

ماژول ورودی وظیفه دریافت اطلاعات از تجهیزات مختلف را دارد.

برخی تجهیزات متصل به ورودی PLC عبارت‌اند از:

• سنسور مجاورتی
• سنسور نوری
• سنسور دما
• لیمیت‌سوئیچ
• شستی
• کلید
• تجهیزات اندازه‌گیری

ورودی‌های PLC به دو گروه کلی دیجیتال و آنالوگ تقسیم می‌شوند.

ورودی دیجیتال آن

ورودی دیجیتال معمولاً دارای دو وضعیت اصلی است:

ON / OFF

برای مثال، وضعیت یک شستی یا لیمیت‌سوئیچ می‌تواند از طریق ورودی دیجیتال به PLC ارسال شود.

ورودی آنالوگ آن

ورودی آنالوگ برای دریافت مقادیر متغیر استفاده می‌شود؛ مانند:

• دما
• فشار
• سطح
• دبی
• سرعت
• جریان

سیگنال‌هایی مانند 4 تا 20 میلی‌آمپر و 0 تا 10 ولت از نمونه‌های رایج سیگنال‌های آنالوگ در سیستم‌های صنعتی هستند.

خروجی PLC چیست ؟

پس از پردازش اطلاعات، از طریق خروجی‌ها فرمان مورد نیاز را به تجهیزات مختلف ارسال می‌کند.

خروجی PLC می‌تواند برای کنترل تجهیزاتی مانند:

• کنتاکتور
• رله
• شیر برقی
• چراغ سیگنال
• تجهیزات کنترلی
• درایوها
• برخی تجهیزات موتور

استفاده شود.

خروجی‌ها نیز مانند ورودی‌ها می‌توانند دیجیتال یا آنالوگ باشند.

منبع تغذیه

ولتاژ تغذیه بسته به مدل پی ال سی متفاوت است؛ بنابراین هنگام خرید باید ولتاژ مورد نیاز کنترلر با شرایط پروژه مطابقت داشته باشد.

انتخاب منبع تغذیه نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به تجهیزات شود.

حافظه

برای ذخیره برنامه، داده‌ها و اطلاعات مورد نیاز سیستم از حافظه استفاده می‌کند.

ظرفیت حافظه در پروژه‌های مختلف اهمیت متفاوتی دارد. در پروژه‌های کوچک ممکن است با ظرفیت حافظه محدود کافی باشد، اما سیستم‌های پیچیده‌تر به حافظه و منابع پردازشی بیشتری نیاز دارند.

انواع آن

می‌توان بر اساس ساختار و کاربرد به چند گروه تقسیم کرد.

کامپکت

در PLC کامپکت، CPU و تعدادی ورودی و خروجی در یک مجموعه یکپارچه قرار گرفته‌اند.

این ها معمولاً برای پروژه‌های کوچک و متوسط مناسب هستند.

کاربرد پی ال سی کامپکت

• ماشین‌آلات صنعتی
• دستگاه‌های بسته‌بندی
• سیستم‌های پمپاژ
• خطوط تولید کوچک
• سیستم‌های کنترل ساده

PLC ماژولار

در PLC ماژولار، اجزای مختلف سیستم به صورت ماژول‌های جداگانه نصب می‌شوند.

این ساختار امکان توسعه سیستم را فراهم می‌کند و برای پروژه‌هایی که تعداد ورودی و خروجی بیشتری دارند، گزینه مناسبی است.

برای مثال می‌توان بر اساس نیاز پروژه، ماژول‌های زیر را اضافه کرد:

• ورودی دیجیتال
• خروجی دیجیتال
• ورودی آنالوگ
• خروجی آنالوگ
• ماژول ارتباطی
• ماژول‌های تخصصی

PLC رک‌مونت

PLCهای رک‌مونت بیشتر در پروژه‌های بزرگ و سیستم‌های کنترل پیچیده استفاده می‌شوند.

در این ساختار، تعداد زیادی ماژول در یک رک قرار می‌گیرند و امکان توسعه سیستم در مقیاس بزرگ وجود دارد.

پی ال سی چه کاربردی در صنعت دارد؟

PLC در صنایع مختلفی مورد استفاده قرار می‌گیرد و یکی از مهم‌ترین تجهیزات کنترل صنعتی محسوب می‌شود.

کاربرد PLC در خطوط تولید

PLC می‌تواند ترتیب اجرای فرآیندهای مختلف یک خط تولید را کنترل کند.

برای مثال می‌تواند:

• موتورهای نوار نقاله را کنترل کند.
• وضعیت سنسورها را بررسی کند.
• تجهیزات را طبق زمان‌بندی مشخص فعال کند.
• خطاهای سیستم را شناسایی کند.
• فرآیند تولید را متوقف یا ادامه دهد.

کاربرد PLC در صنایع غذایی

در صنایع غذایی، PLC برای کنترل فرآیندهایی مانند:

• بسته‌بندی
• پرکردن
• انتقال مواد
• توزین
• کنترل دما
• نوار نقاله

کاربرد دارد.

کاربرد PLC در صنایع نفت و گاز

در صنایع نفت، گاز و پتروشیمی، PLC می‌تواند در سیستم‌های مختلف کنترلی مورد استفاده قرار گیرد.

از جمله:

• کنترل پمپ‌ها
• کنترل شیرها
• سیستم‌های انتقال
• فرآیندهای کنترلی
• تجهیزات مانیتورینگ

نوع PLC و سطح حفاظتی مورد نیاز در چنین پروژه‌هایی باید بر اساس شرایط و الزامات فنی پروژه تعیین شود.

کاربرد PLC در سیستم‌های پمپاژ

PLC می‌تواند وضعیت پمپ‌ها را بر اساس اطلاعات سنسورهایی مانند سنسور فشار یا سطح کنترل کند.

در سیستم‌های چندپمپه نیز می‌توان از PLC برای مدیریت ترتیب روشن و خاموش شدن پمپ‌ها استفاده کرد.

مزایای استفاده

استفاده از PLC در سیستم‌های صنعتی مزایای زیادی دارد.

انعطاف‌پذیری

یکی از مهم‌ترین مزایای PLC قابلیت تغییر برنامه بدون نیاز به تغییر گسترده سیم‌کشی مدار فرمان است.

کاهش سیم‌کشی

در بسیاری از سیستم‌ها استفاده از PLC می‌تواند تعداد سیم‌ها و تجهیزات مدار فرمان را کاهش دهد.

قابلیت توسعه

بسیاری از PLCهای ماژولار قابلیت اضافه شدن ماژول‌های مختلف را دارند.

سرعت عملکرد

می‌تواند منطق‌های کنترلی مختلف را با سرعت بالا پردازش کند.

قابلیت اتصال به تجهیزات دیگر

بسته به مدل و امکانات، امکان ارتباط با HMI، اینورتر، سیستم‌های مانیتورینگ و تجهیزات شبکه صنعتی وجود دارد.

تفاوت PLC و رله چیست؟

هر دو در مدارهای کنترلی کاربرد دارند، اما عملکرد آن‌ها یکسان نیست.

در پروژه‌های ساده ممکن است رله انتخاب اقتصادی‌تری باشد؛ اما در سیستم‌های پیچیده، PLC انعطاف‌پذیری بسیار بیشتری ارائه می‌دهد.

تفاوت PLC و کنتاکتور چیست؟

یکی از اشتباهات رایج این است که PLC و کنتاکتور را جایگزین یکدیگر بدانیم.

در حالی که وظیفه این دو تجهیز کاملاً متفاوت است.

PLC مغز سیستم کنترل است، اما کنتاکتور یک تجهیز قطع و وصل مدار قدرت است.

برای مثال:

سنسور → PLC → کنتاکتور → موتور

PLC تصمیم می‌گیرد چه زمانی موتور روشن یا خاموش شود و کنتاکتور فرمان مربوطه را در مدار قدرت اجرا می‌کند.

PLC در تابلو برق صنعتی

PLC یکی از اجزای مهم بسیاری از تابلوهای برق صنعتی و تابلوهای اتوماسیون است.

در یک تابلو ممکن است تجهیزات زیر در کنار PLC قرار داشته باشند:

• کلید مینیاتوری
• کلید اتومات
• کنتاکتور
• رله

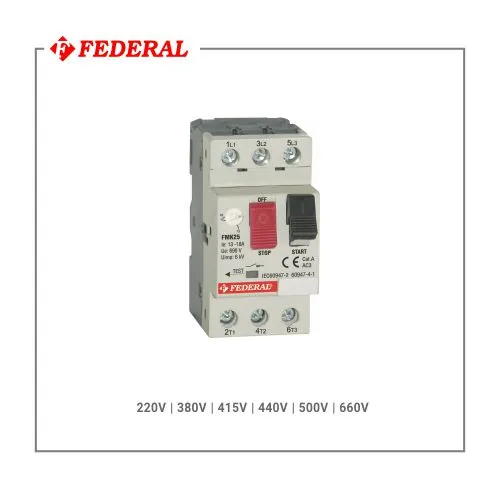

• کلید حرارتی
• منبع تغذیه
• ترمینال
• اینورتر
• PLC
• تجهیزات حفاظتی و کنترلی

انتخاب صحیح این تجهیزات و هماهنگی آن‌ها با یکدیگر برای عملکرد صحیح سیستم اهمیت زیادی دارد.

بهترین برندهای PLC کدام‌اند؟

برندهای مختلفی در زمینه تولید فعالیت می‌کنند و محصولات آن‌ها در صنایع مختلف مورد استفاده قرار می‌گیرد.

برخی از برندهای شناخته‌شده عبارت‌اند از:

• Siemens
• Schneider Electric
• Mitsubishi Electric
• Omron
• LS Electric
• Delta
• ABB

اما نمی‌توان یک برند را برای تمام پروژه‌ها «بهترین» دانست. انتخاب PLC باید بر اساس مشخصات فنی، نوع کاربرد، تعداد I/O، پروتکل‌های ارتباطی، نرم‌افزار برنامه‌نویسی، شرایط پروژه و بودجه انجام شود.

راهنمای انتخاب و خرید

اگر قصد خرید دارید، قبل از انتخاب مدل مورد نظر چند نکته مهم را بررسی کنید.

۱. تعداد ورودی و خروجی

ابتدا تعداد ورودی‌ها و خروجی‌های مورد نیاز پروژه را مشخص کنید.

بهتر است مقداری ظرفیت اضافی نیز برای توسعه احتمالی سیستم در نظر گرفته شود.

۲. نوع ورودی و خروجی

بررسی کنید سیستم به ورودی و خروجی:

• دیجیتال
• آنالوگ

نیاز دارد یا خیر.

۳. نوع سیگنال

نوع سیگنال تجهیزات متصل به PLC را بررسی کنید؛ برای مثال 24V DC، 0-10V یا 4-20mA.

۴. قابلیت ارتباطی

باید با تجهیزات دیگری مانند HMI، اینورتر یا سیستم مانیتورینگ ارتباط داشته باشد، پروتکل‌های ارتباطی آن را بررسی کنید.

۵. ظرفیت حافظه

برای برنامه‌های بزرگ‌تر و سیستم‌های پیچیده‌تر، ظرفیت حافظه اهمیت بیشتری دارد.

۶. قابلیت توسعه

اگر احتمال توسعه پروژه وجود دارد، بهتر است پی ال سی انتخاب شود که امکان اضافه کردن ماژول‌های بیشتر را داشته باشد.

۷. شرایط محیطی

دمای محیط، رطوبت، گردوغبار و شرایط نصب نیز باید در انتخاب مورد توجه قرار بگیرند.

اشتباهات رایج هنگام خرید PLC

صرفاً بر اساس قیمت یکی از رایج‌ترین اشتباهات است.

ممکن است در ابتدا هزینه کمتری داشته باشد، اما اگر قابلیت توسعه، تعداد ورودی و خروجی یا امکانات ارتباطی مورد نیاز پروژه را نداشته باشد، در آینده هزینه بیشتری ایجاد خواهد کرد.

اشتباهات رایج عبارت‌اند از:

• انتخاب PLC بدون محاسبه I/O
• توجه نکردن به نوع سیگنال
• بررسی نکردن پروتکل ارتباطی
• انتخاب مدل بدون در نظر گرفتن توسعه آینده
• بی‌توجهی به نرم‌افزار برنامه‌نویسی
• انتخاب صرفاً بر اساس قیمت
• توجه نکردن به شرایط محیطی
• خرید محصول بدون بررسی مشخصات فنی

PLC بهتر است یا مدار فرمان رله‌ای؟

پاسخ به این سؤال کاملاً به نوع پروژه بستگی دارد.

برای یک مدار ساده با چند ورودی و خروجی، استفاده از رله و تجهیزات مدار فرمان ممکن است انتخاب مناسبی باشد.

اما در پروژه‌هایی که شامل:

• تعداد زیادی سنسور
• چندین موتور
• فرآیندهای متوالی
• HMI
• اینورتر
• سیستم مانیتورینگ
• منطق کنترلی پیچیده
• نیاز به توسعه

هستند، استفاده از PLC معمولاً مزیت بیشتری دارد.

بنابراین انتخاب بین PLC و مدار فرمان سنتی باید بر اساس نیاز واقعی سیستم انجام شود.

چه نقشی در اتوماسیون صنعتی دارد؟

PLC یکی از مهم‌ترین اجزای سیستم اتوماسیون صنعتی است.

در یک سیستم اتوماسیون، اطلاعات از تجهیزات مختلف دریافت شده و پس از پردازش، فرمان لازم برای اجرای فرآیند صادر می‌شود.

یک ساختار ساده را می‌توان به شکل زیر نمایش داد:

سنسورها → PLC → تجهیزات کنترلی → ماشین‌آلات

در سیستم‌های پیشرفته‌تر:

سنسورها → PLC → HMI / SCADA → تجهیزات کنترلی → ماشین‌آلات

به همین دلیل PLC نقش مهمی در افزایش قابلیت کنترل، انعطاف‌پذیری و مدیریت فرآیندهای صنعتی دارد.

جدول مقایسه

PLC در چه صنایعی استفاده می‌شود؟

کاربرد محدود به یک صنعت خاص نیست و در بسیاری از حوزه‌ها استفاده می‌شود:

• صنایع غذایی
• خودروسازی
• نفت و گاز
• پتروشیمی
• فولاد
• سیمان
• معدن
• داروسازی
• بسته‌بندی
• تصفیه آب و فاضلاب
• خطوط انتقال مواد
• سیستم‌های پمپاژ
• ماشین‌آلات صنعتی

جمع‌بندی

PLC یا کنترل‌کننده منطقی برنامه‌پذیر یکی از مهم‌ترین تجهیزات مورد استفاده در اتوماسیون و برق صنعتی است که برای کنترل ماشین‌آلات و فرآیندهای صنعتی استفاده می‌شود.

با دریافت اطلاعات از ورودی‌ها، پردازش برنامه و ارسال فرمان به خروجی‌ها می‌تواند فرآیندهای مختلف را به شکل دقیق و قابل برنامه‌ریزی کنترل کند.

هنگام انتخاب و خرید نباید تنها به برند یا قیمت توجه کرد. تعداد و نوع ورودی و خروجی، ظرفیت حافظه، سرعت پردازش، امکانات ارتباطی، قابلیت توسعه و شرایط محیطی از مهم‌ترین مواردی هستند که باید بررسی شوند.

اگر برای انتخاب مناسب یک ماشین، تابلو برق یا خط تولید نیاز به بررسی مشخصات فنی دارید، ابتدا نیازهای پروژه را مشخص کنید و سپس مدل PLC را بر اساس همان نیازها انتخاب کنید.
