بیمتال

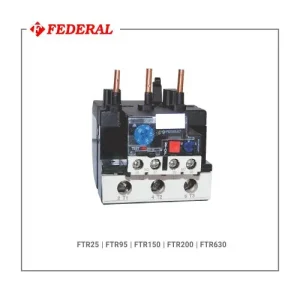

بیمتال یا رله اضافه بار حرارتی (Thermal Overload Relay) یکی از تجهیزات مهم حفاظتی در تابلوهای برق صنعتی است که برای محافظت از موتورهای الکتریکی در برابر اضافه‌بار مورد استفاده قرار می‌گیرد. این تجهیز معمولاً در کنار کنتاکتور نصب می‌شود و در صورت افزایش جریان بیش از محدوده تنظیم‌شده، مدار فرمان را قطع می‌کند تا از آسیب دیدن موتور جلوگیری شود.

انتخاب بیمتال مناسب تنها بر اساس آمپر آن انجام نمی‌شود؛ عواملی مانند جریان نامی موتور، محدوده تنظیم، نوع کنتاکتور، کلاس حفاظتی و شرایط کاری نیز باید در نظر گرفته شوند.

در برق مارکت می‌توانید انواع بیمتال و رله‌های حرارتی مورد استفاده در تابلوهای برق صنعتی را بررسی کرده و متناسب با مشخصات موتور و مدار خود، گزینه مناسب را انتخاب کنید. اگر در ساوه یا سایر شهرها به دنبال خرید تجهیزات برق صنعتی هستید، بررسی دقیق مشخصات فنی پیش از خرید می‌تواند از انتخاب اشتباه و هزینه‌های اضافی جلوگیری کند.

بیمتال چیست ؟

بیمتال یک تجهیز حفاظتی است که وظیفه اصلی آن محافظت از موتور در برابر اضافه‌بار است. این تجهیز با عبور جریان از المنت‌های حرارتی خود، میزان جریان مصرفی موتور را کنترل می‌کند.

هنگامی که جریان موتور برای مدت مشخصی از مقدار تنظیم‌شده بیشتر شود، اجزای حرارتی بیمتال گرم شده و مکانیزم داخلی آن عمل می‌کند. در نتیجه کنتاکت کمکی بیمتال تغییر وضعیت داده و مدار فرمان کنتاکتور را قطع می‌کند.

به همین دلیل بیمتال معمولاً به‌صورت مستقیم در مدار قدرت موتور قرار نمی‌گیرد که موتور را به‌تنهایی قطع و وصل کند؛ بلکه در یک مدار ترکیبی با کنتاکتور، وظیفه حفاظت در برابر اضافه‌بار را بر عهده دارد.

وظیفه بیمتال در تابلو برق چیست ؟

مهم‌ترین وظیفه بیمتال، محافظت از موتور در برابر شرایطی است که باعث افزایش بیش از حد جریان می‌شوند.

از جمله این شرایط می‌توان به موارد زیر اشاره کرد:

• اضافه‌بار موتور
• افزایش جریان مصرفی
• گیرپاژ یا سخت چرخیدن موتور
• بار مکانیکی بیش از ظرفیت موتور
• قطع یکی از فازها و ایجاد شرایط نامتعادل
• افزایش دمای ناشی از اضافه‌بار

استفاده از بیمتال مناسب می‌تواند احتمال آسیب حرارتی به سیم‌پیچ موتور را کاهش دهد و به افزایش طول عمر تجهیزات کمک کند.

تفاوت بیمتال و فیوز چیست؟

بیمتال و فیوز هر دو در حفاظت مدارهای الکتریکی نقش دارند، اما عملکرد آن‌ها یکسان نیست.

فیوز برای حفاظت در برابر جریان‌های غیرمجاز و به‌خصوص اتصال کوتاه طراحی شده و در صورت عبور جریان شدید، عنصر داخلی آن ذوب شده و مدار را قطع می‌کند.

در مقابل، بیمتال عمدتاً برای حفاظت موتور در برابر اضافه‌بار استفاده می‌شود و معمولاً قابلیت تنظیم محدوده جریان دارد.

به همین دلیل در یک مدار استاندارد موتور، بیمتال جایگزین کامل فیوز یا کلید حفاظتی نیست و هر تجهیز باید متناسب با وظیفه حفاظتی خود انتخاب شود.

بیمتال چگونه کار می‌کند؟

عملکرد بیمتال بر اساس اثر حرارتی جریان الکتریکی است.

زمانی که جریان از المنت حرارتی عبور می‌کند، المنت گرم می‌شود. اگر جریان برای مدت مشخصی بیش از مقدار تنظیم‌شده باشد، حرارت ایجادشده باعث تغییر وضعیت مکانیزم بیمتال می‌شود.

در این حالت کنتاکت‌های کمکی تغییر وضعیت داده و مدار فرمان کنتاکتور را قطع می‌کنند. با قطع کنتاکتور، موتور نیز از مدار خارج می‌شود.

این عملکرد باعث می‌شود موتور در برابر اضافه‌بارهای طولانی‌مدت محافظت شود.

انواع بیمتال

بیمتال‌ها را می‌توان بر اساس محدوده جریان، روش نصب، تعداد فاز و کاربرد دسته‌بندی کرد.

بیمتال موتور سه فاز

رایج‌ترین نوع بیمتال در تابلوهای برق صنعتی برای حفاظت موتورهای سه فاز استفاده می‌شود.

بیمتال قابل تنظیم

این مدل امکان تنظیم جریان عملکرد را در یک محدوده مشخص فراهم می‌کند و باید متناسب با جریان نامی موتور تنظیم شود.

بیمتال مستقیم

این نوع بیمتال معمولاً به‌صورت مستقیم در کنار کنتاکتورهای سازگار نصب می‌شود.

بیمتال با ریست دستی و اتوماتیک

برخی مدل‌ها قابلیت انتخاب حالت Reset دستی یا خودکار را دارند. انتخاب این حالت باید بر اساس شرایط کاری و الزامات ایمنی سیستم انجام شود.

هنگام خرید بیمتال به چه نکاتی توجه کنیم؟

انتخاب صحیح بیمتال اهمیت زیادی دارد و نباید صرفاً بر اساس قیمت انجام شود.

۱. جریان نامی موتور

مهم‌ترین پارامتر در انتخاب بیمتال، جریان نامی موتور است. محدوده تنظیم بیمتال باید با جریان کاری موتور سازگار باشد.

۲. محدوده تنظیم جریان

هر بیمتال یک محدوده مشخص برای تنظیم جریان دارد. بهتر است جریان نامی موتور در محدوده قابل تنظیم تجهیز قرار داشته باشد.

۳. سازگاری با کنتاکتور

بیمتال باید از نظر ابعاد، نحوه نصب و مشخصات فنی با کنتاکتور مورد استفاده سازگار باشد.

۴. کلاس عملکرد

کلاس عملکرد رله حرارتی مشخص می‌کند تجهیز در شرایط اضافه‌بار با چه ویژگی زمانی عمل کند. انتخاب کلاس مناسب باید بر اساس نوع موتور و کاربرد انجام شود.

۵. برند سازنده

برندهای معتبر معمولاً اطلاعات فنی دقیق‌تری ارائه می‌کنند و انتخاب محصول از یک سازنده شناخته‌شده می‌تواند اطمینان بیشتری ایجاد کند.

بیمتال مناسب موتور چگونه انتخاب می‌شود؟

برای انتخاب بیمتال ابتدا باید جریان نامی موتور را از روی پلاک موتور یا مشخصات فنی آن بررسی کنید.

سپس باید بیمتالی انتخاب شود که محدوده تنظیم جریان آن، جریان نامی موتور را پوشش دهد.

برای مثال، اگر جریان نامی موتور در محدوده 8 آمپر باشد، نباید بیمتالی انتخاب شود که حداقل جریان تنظیم آن بیشتر از جریان موتور باشد.

همچنین باید سازگاری بیمتال با کنتاکتور و نوع نصب آن بررسی شود.

در پروژه‌های صنعتی، توصیه می‌شود انتخاب نهایی بر اساس مشخصات واقعی موتور، شرایط بار و اطلاعات فنی سازنده انجام شود.

بیمتال در کنار کنتاکتور چگونه استفاده می‌شود؟

یکی از رایج‌ترین مدارهای راه‌اندازی موتور، ترکیب کنتاکتور + بیمتال است.

در این مدار:

کنتاکتور: وظیفه قطع و وصل موتور را بر عهده دارد.

بیمتال: وظیفه حفاظت موتور در برابر اضافه‌بار را بر عهده دارد.

هنگامی که بیمتال اضافه‌بار را تشخیص دهد، کنتاکت کمکی آن در مدار فرمان تغییر وضعیت داده و باعث قطع کنتاکتور می‌شود.

به این ترتیب موتور از مدار خارج شده و احتمال آسیب ناشی از اضافه‌بار کاهش پیدا می‌کند.

برندهای معتبر بیمتال

در بازار تجهیزات برق صنعتی، بیمتال از برندهای مختلفی عرضه می‌شود. از جمله برندهایی که در صنعت شناخته شده‌اند می‌توان به موارد زیر اشاره کرد:

• بیمتال اشنایدر
• بیمتال زیمنس
• بیمتال LS
• بیمتال هیوندای
• بیمتال چینت
• بیمتال هیمل

البته صرفاً انتخاب برند کافی نیست و باید مدل، محدوده جریان، کلاس عملکرد و سازگاری آن با کنتاکتور نیز بررسی شود.

قیمت بیمتال به چه عواملی بستگی دارد؟

قیمت بیمتال به عوامل مختلفی وابسته است و نمی‌توان یک قیمت ثابت برای تمام مدل‌ها در نظر گرفت.

مهم‌ترین عوامل عبارت‌اند از:

• برند سازنده
• محدوده جریان
• کلاس عملکرد
• نوع نصب
• قابلیت تنظیم
• نوع ریست
• کیفیت ساخت
• سازگاری با کنتاکتور
• شرایط بازار و موجودی محصول

به همین دلیل هنگام بررسی قیمت بیمتال بهتر است مشخصات فنی مدل‌های مختلف را نیز با یکدیگر مقایسه کنید.

خرید بیمتال از برق مارکت

اگر قصد خرید بیمتال برای موتور، تابلو برق یا پروژه صنعتی خود را دارید، پیش از خرید حتماً جریان نامی موتور، محدوده تنظیم بیمتال و سازگاری آن با کنتاکتور را بررسی کنید.

برق مارکت با تمرکز بر تجهیزات برق صنعتی، امکان بررسی مشخصات فنی محصولات و انتخاب تجهیزات متناسب با نیاز پروژه را فراهم می‌کند.

برای مشتریان و پروژه‌های صنعتی در ساوه نیز انتخاب دقیق تجهیزات حفاظتی اهمیت ویژه‌ای دارد؛ زیرا استفاده از بیمتال نامناسب می‌تواند باعث عملکرد نادرست سیستم حفاظتی یا کاهش عمر موتور شود.

اگر بین چند مدل بیمتال مردد هستید، بهتر است قبل از خرید مشخصات موتور و کنتاکتور را بررسی کرده و سپس مدل مناسب را انتخاب کنید.

سوالات متداول درباره بیمتال

بیمتال چیست؟

بیمتال یا رله اضافه بار حرارتی تجهیزی حفاظتی است که برای محافظت موتور در برابر اضافه‌بار و افزایش بیش از حد جریان مورد استفاده قرار می‌گیرد.

آیا بیمتال از موتور در برابر اتصال کوتاه محافظت می‌کند؟

خیر. بیمتال عمدتاً برای حفاظت در برابر اضافه‌بار طراحی شده است و برای حفاظت در برابر اتصال کوتاه باید از تجهیزات حفاظتی مناسب مانند فیوز یا کلید حفاظتی استفاده شود.

بیمتال در کجای مدار نصب می‌شود؟

بیمتال معمولاً در مدار موتور و در ترکیب با کنتاکتور نصب می‌شود و کنتاکت کمکی آن در مدار فرمان برای قطع کنتاکتور مورد استفاده قرار می‌گیرد.

چگونه بیمتال مناسب موتور را انتخاب کنیم؟

ابتدا جریان نامی موتور را بررسی کنید و سپس بیمتالی انتخاب کنید که محدوده تنظیم آن جریان موتور را پوشش دهد. سازگاری با کنتاکتور و کلاس عملکرد نیز باید بررسی شود.

تفاوت بیمتال و رله اضافه بار چیست؟

در کاربردهای رایج صنعتی، اصطلاح بیمتال معمولاً برای رله اضافه بار حرارتی استفاده می‌شود. این تجهیز برای محافظت موتور در برابر اضافه‌بار به کار می‌رود.

آیا بیمتال قابل تنظیم است؟

بله. بسیاری از بیمتال‌های صنعتی دارای محدوده تنظیم جریان هستند و می‌توان آن‌ها را متناسب با جریان نامی موتور تنظیم کرد.

جمع‌بندی

بیمتال یکی از تجهیزات مهم حفاظتی در تابلوهای برق صنعتی است که وظیفه اصلی آن محافظت از موتور در برابر اضافه‌بار و افزایش بیش از حد جریان است. این تجهیز معمولاً در کنار کنتاکتور استفاده می‌شود و با قطع مدار فرمان، از ادامه کار موتور در شرایط نامناسب جلوگیری می‌کند.

برای انتخاب بیمتال مناسب باید عواملی مانند جریان نامی موتور، محدوده تنظیم، کلاس عملکرد، نوع نصب و سازگاری با کنتاکتور را در نظر گرفت. همچنین انتخاب محصول از برند معتبر و بررسی مشخصات فنی قبل از خرید اهمیت زیادی دارد.

اگر به دنبال خرید بیمتال برای موتور یا تابلو برق صنعتی هستید، می‌توانید مدل‌های موجود در برق مارکت را بررسی کرده و بر اساس مشخصات فنی پروژه خود، گزینه مناسب را انتخاب کنید.
