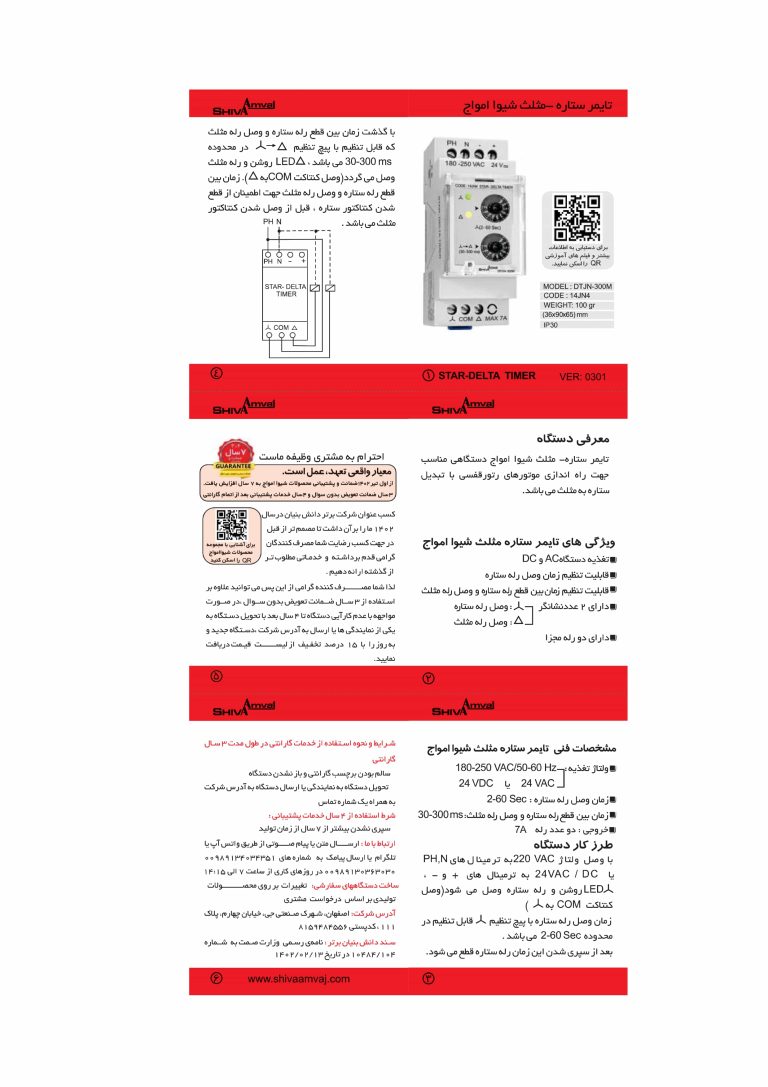

تایمر ستاره مثلث شیواامواج

تایمر ستاره مثلث شیواامواج دستگاهی مناسب جهت راه اندازی موتورهای رتورقفسی با تبدیل ستاره به مثلث می باشد.

ویژگی تایمر ستاره مثلث شیواامواج

• تغذیه دستگاه AC وDC
• قابلیت تنظیم وصل رله ستاره
• قابلیت تنظیم زمان بین قطع رله ستاره و وصل رله مثلث
• داراری دو عدد نشانگر
• :وصل رله ستاره
• :وصل رله مثلث
• دارای دو رله مجزا

طرز کار دستگاه

با وصل ولتاژ 220VAC به ترمینال های N,PH یا 24VAC\DC به ترمینال های +،-و  LEDروشن و رله ستاره مثلث می شود.(وصل کنتاکت COM به )

زمان وصل رله ستاره با پیچ تنظیم  قابل تنظیم در محدوده 60-2 ثانیه می باشد. بعد از سپری شدن این زمان رله ستاره قطع می شود. با گذشت زمان بین قطع رله ستاره و وصل رله مثلث که قابل تنظیم با پیچ → در محدوده 300-30 میلی ثانیه می باشد،   LED روشن و رله مثلث وصل می گردد.(وصل کنتکات COM به )

زمان بین قطع وصل رله ستاره و وصل رله مثلث جهت اطمینان از قطع شدن کنتاکتور ستاره ، قبل از وصل شدن کنتاکتور مثلث می باشد.
